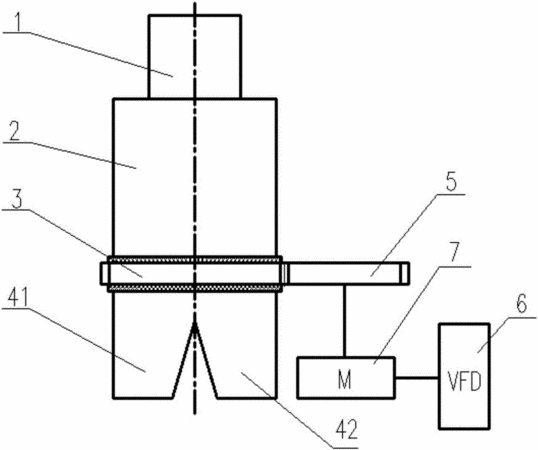

摘要:本發明公開一種流量動態分配裝置。該裝置包括進口筒、分流筒、分流盤、出口管、驅動齒輪、變頻機和電機。電機帶動驅動齒輪以一定的角速度轉動,從而帶動帶有外齒輪的分流盤轉動。進口筒與分流筒相連,流體經進口筒進入分流筒,分流筒的底部是帶有一定形狀的開孔,與轉動的分流盤相連。同時,分流盤設置一對扇形孔,呈直徑方向分布。分流盤下連出口管,通過改變分流筒的開孔形狀,分流筒與分流盤配合使用,控制分流盤缺口處的流量變化,實現出口管流體流量動態變化,例如三角形變化、正弦曲線和拋物型變化等。本發明結構新穎、簡單實用,克服了現有技術中的控制程序部件,加工成本低,可靠性高,可高效快速實現工程流體流量和流速動態調節。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人魯錄義;劉雪晴;張燕平;王奎;江代超;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610344107.7
- 申請時間2016年05月23日
- 申請公布號CN105840878A
- 申請公布時間2016年08月10日
- 分類號F16K11/074(2006.01)I;F16K31/04(2006.01)I;F16K31/53(2006.01)I;
