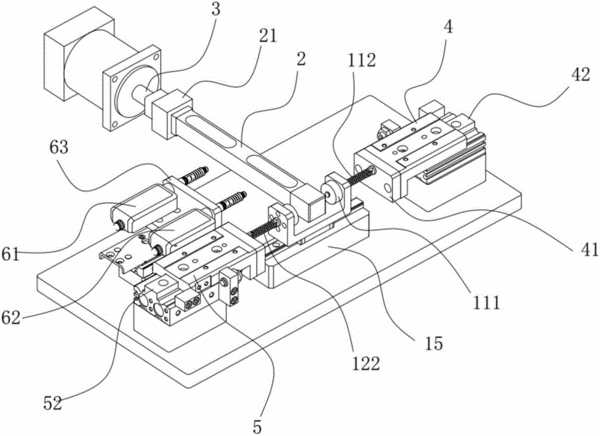

摘要：本發明公開了一種支撐軸彎曲間隙及剛度自動測量裝置及其測量方法。本發明通過測量桿將微小彎曲間隙放大，以氣缸配合氣動滑臺為動力機構，連接帶動施力構件對測量桿施加壓力，并通過位移傳感器及壓力傳感器實時采集測量桿的位移數據及受力數據，進一步計算出支撐軸的彎曲間隙角及剛度。本發明通過兩個位移傳感器實現對彎曲間隙的精確測量，消除了由扭矩輸入時彎曲間隙的頂點相對于軸心的徑向竄動帶來的不利影響；氣缸帶動施力構件施加扭矩實現從零到特定扭矩的連續輸出；測量高度自動化，避免了因操作人員技能水平不同帶來的人為誤差影響，其測量精度更高，且測量過程自動化程度高，對測量人員技能要求低，重復性、可靠性大，操作簡單、效率高。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人王卓;朱煥標;孫志剛;肖力;黃川;江義;譚慧桐;陳慧濤;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610287478.6
- 申請時間2016年05月03日
- 申請公布號CN105823456A
- 申請公布時間2016年08月03日
- 分類號G01B21/16(2006.01)I;G01N3/10(2006.01)I;
