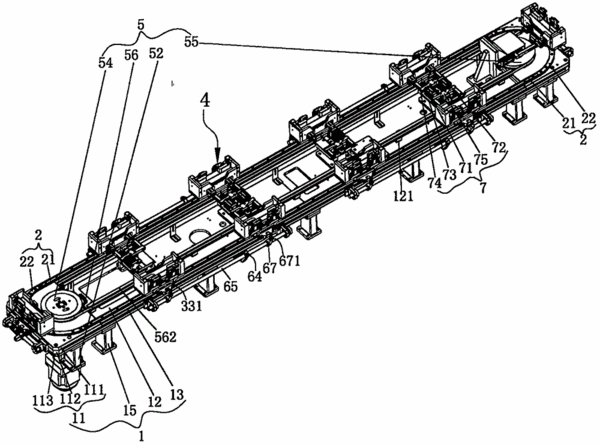

摘要:一種隨動式環形滑軌自動送料裝置,所述裝置安裝在工作臺上,所述裝置包括有:底座(1),固定連接在所述底座(1)上的環形滑軌(2),與所述環形滑軌(2)滑動配合的若干個滑座(3),固定連接在每個滑座(3)上并用于對所夾持的電池蓋板進行激光焊接的夾具(4),設于所述底座(1)上且與夾具(4)配合連接并用于驅動滑座(3)至對應工位的夾具傳送機構(5),固定連接在底座(1)上并用于定位夾具(4)起止位置的若干組夾具定位機構(6),以及設于所述底座(1)周邊并用于推動定位后夾具的夾持部位開閉以放置或取出電池蓋板的若干組夾具推動機構(7)。本發明具有結構簡單,傳輸精度,工作效率及自動化程度高等特點。
- 專利類型發明專利
- 申請人深圳市聯贏激光股份有限公司;
- 發明人韓金龍;李毅;
- 地址518000 廣東省深圳市南山區留仙大道紅花嶺工業區2區1棟7樓
- 申請號CN201610281225.8
- 申請時間2016年05月03日
- 申請公布號CN105775731A
- 申請公布時間2016年07月20日
- 分類號B65G47/90(2006.01)I;B65G47/74(2006.01)I;B23K37/047(2006.01)I;
