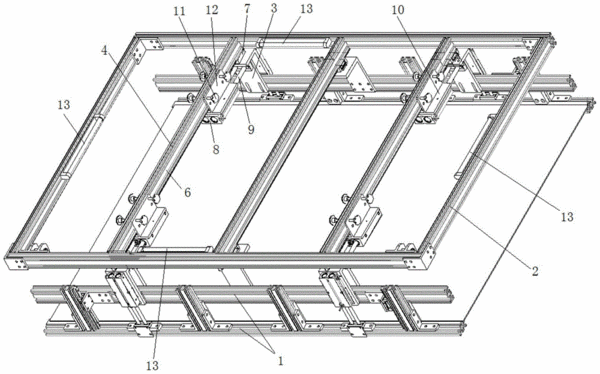

摘要：本實用新型公開了一種可調節大小的抓取提升裝置，包括用于抓取產品的抓取組件和框架，抓取組件通過固定支架與框架連接，抓取組件設置在框架底部，框架上設有至少一個支桿，支桿底部設有滑軌，支桿兩側面對稱設有限位槽，固定支架的頂部設有與滑軌相匹配的滑塊，滑軌上安裝有氣缸、推桿、氣缸安裝臺和限位部件，氣缸安裝臺底部安裝氣缸，氣缸與推桿的第一端連接，推桿的第二端與固定支架固定連接，氣缸安裝臺頂部設有限位板，限位板上設有安裝孔，限位部件穿過安裝孔并伸入限位槽中。本實用新型限位部件能夠固定氣缸，氣缸能夠推動推桿移動，推桿帶動固定支架和抓取組件移動，從而調節兩個抓取組件之間的距離，便于抓取不同規格的產品。
- 專利類型實用新型
- 申請人蘇州宏瑞達新能源裝備有限公司;
- 發明人張文忠;嚴玉龍;
- 地址215000 江蘇省蘇州市高新技術產業開發區青花路16號7幢
- 申請號CN201520540761.6
- 申請時間2015年07月24日
- 申請公布號CN204872849U
- 申請公布時間2015年12月16日
- 分類號B65G47/90(2006.01)I;
