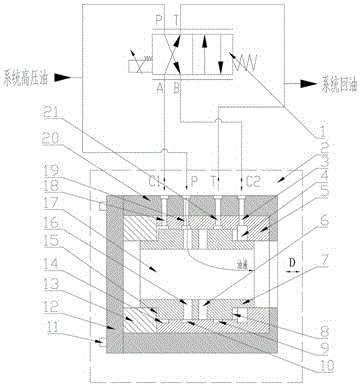

摘要：本發明公開了一種閥芯中空結構的大流量三通切換閥。本發明包括一級先導閥和二級三通閥。所述的先導閥可以為四通換向閥或者四通伺服閥，其分配油液進入二級三通閥的左右控制腔，實現對二級大流量三通閥閥芯的運動控制。所述的二級大流量三通閥包括閥芯、閥套、閥體、壓環和端蓋。閥芯具有中空的結構，油液可以在閥芯中心的圓柱形流道內流動，增大了流體通過閥芯時的等效通流面積，可以有效減小流體通過換向閥時的節流損失。
- 專利類型發明專利
- 申請人浙江大學舟山海洋研究中心;
- 發明人劉碩;丁凡;沈瑩杰;蔡勇;方輝;
- 地址316021 浙江省舟山市新城體育路10號5-7樓
- 申請號CN201610227594.9
- 申請時間2016年04月13日
- 申請公布號CN105757025A
- 申請公布時間2016年07月13日
- 分類號F15B13/02(2006.01)I;F16K11/065(2006.01)I;
