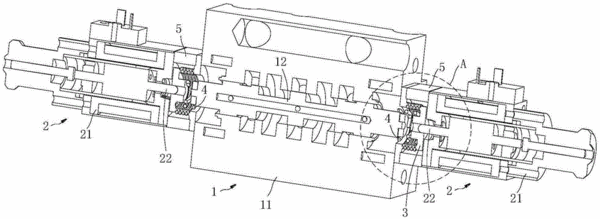

摘要：本發明公開了一種兩端阻尼可變式導控型2D電液比例換向閥，包括換向閥、兩個比例電磁鐵以及兩個壓扭聯軸器；每個比例電磁鐵分別通過壓扭聯軸器與閥芯連接；壓扭聯軸器包括第一連接部、第二連接部、第一彈性螺旋件、第二彈性螺旋件、波紋管、連接部，以及安裝板；第一彈性螺旋件與第二彈性螺旋件的旋向相同。實施本發明的有益效果是：所述2D電液比例換向閥采用壓扭聯軸器的結構，當銜鐵推動第二連接部朝向閥芯運動時，第一彈性螺旋件與第二彈性螺旋件產生相對扭轉以帶動第一連接部旋轉運動，其具有無摩擦傳遞、柔性好，體積小且加工裝配簡便等優點。
- 專利類型發明專利
- 申請人浙江大學城市學院;
- 發明人左強;周趙鳳;
- 地址310015 浙江省杭州市拱墅區湖州街51號
- 申請號CN201610052506.6
- 申請時間2016年01月25日
- 申請公布號CN105605013A
- 申請公布時間2016年05月25日
- 分類號F15B13/02(2006.01)I;
