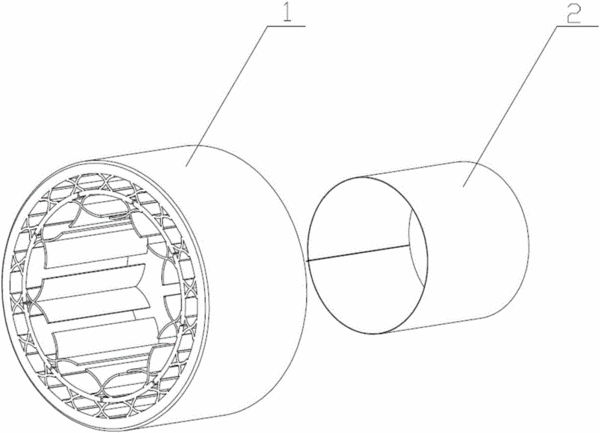

摘要：本發明公開了一種基于3D打印技術的雙層叉形徑向氣體動壓軸承，其由一體式變材料軸承體(1)和頂層箔片(2)兩個主要元件組成。頂層箔片(2)為薄壁非封閉環狀結構，在開口處有外伸結構，并通過焊接或粘貼與一體式變材料軸承體(1)的內叉形結構固定。一體式變材料軸承體(1)是運用3D打印技術一體式打印成型，是一種變材料分布的實體。其主要由四部分組成，由內向外，分別為內叉形結構(3)，內環狀非閉合結構(4)，外叉形結構(5)，外環狀閉合結構(6)。本新型軸承的雙層叉形復雜結構既能滿足較大剛度，獲得較大承載能力。又因為結構存在很多位置的變形，結構阻尼相比也較大，另外內層叉形與頂層箔片在工作時存在較大的庫倫阻尼，使得軸承具有較強的抗沖擊能力。且本發明存在大量鏤空結構，即節省材料，降低成本，又可以增加散熱，降低在高速運轉下軸承的溫升。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人馮凱;胡小強;宋立軍;姚銀;李文俊;
- 地址410082 湖南省長沙市岳麓區麓山南路湖南大學機械與運載工程學院
- 申請號CN201610299289.0
- 申請時間2016年05月08日
- 申請公布號CN105736571A
- 申請公布時間2016年07月06日
- 分類號F16C32/06(2006.01)I;
