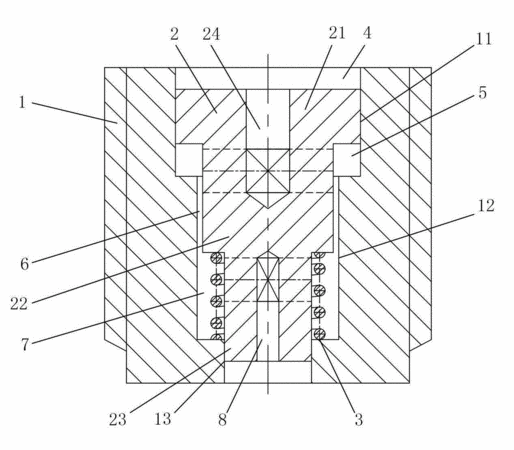

摘要：一種內置式可變節流器，包括節流器座、節流柱和彈簧，節流器座設有階梯狀中心孔，階梯狀中心孔由大徑孔、中徑孔和小徑孔組成，大徑孔經中徑孔與小徑孔連通，節流柱由大徑柱、中徑柱和小徑柱連接組成，節流柱裝設于節流器座中，大徑柱與大徑孔緊密配合，大徑柱頂端與大徑孔內壁圍成儲油腔，中徑柱與大徑孔之間形成進油腔，節流柱上開設有與連通儲油腔與進油腔的進油通道，中徑柱與中徑孔之間形成與進油腔連通的節流間隙，小徑柱與中徑孔之間形成集油腔，小徑柱與小徑孔緊密配合，小徑柱上開設有與集油腔連通的輸出通道，彈簧抵設于中徑柱底端和中徑孔底端之間。該內置式可變節流器結構簡單緊湊，對外載荷的變化動態響應迅速。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人熊萬里;
- 地址410082 湖南省長沙市河西岳麓山湖南大學高效磨削工程中心
- 申請號CN201210032465.6
- 申請時間2012年02月14日
- 申請公布號CN102588436A
- 申請公布時間2012年07月18日
- 分類號F16C32/06(2006.01)I;B23B19/02(2006.01)I;
