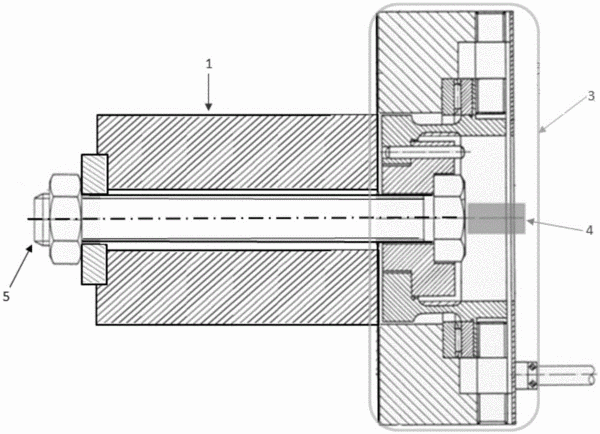

摘要：本發明公開了一種發動機制定螺栓擰緊工藝的工裝墊塊。該工裝墊塊包括：工裝墊塊本體，其高度與其模擬的螺栓聯接件的厚度相同，該工裝墊塊本體的兩端面與其模擬的螺栓聯接件的加工工藝相同，該工裝墊塊本體的材質與其模擬的螺栓聯接件的材質相同；以及聯接螺栓孔，其沿所述工裝墊塊本體的軸向開設，用于與試驗螺栓安裝后測試。該發動機制定螺栓擰緊工藝的工裝墊塊通過模擬螺栓裝配的實際環境，其材料、剛度和厚度與裝配狀態相同，并借助超聲波測長，能夠在不影響聯接體原有結構的條件下測量螺栓的伸長量，從而間接測量(標定)螺栓的預緊力。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人覃立盛;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201610092374.X
- 申請時間2016年02月19日
- 申請公布號CN105547202A
- 申請公布時間2016年05月04日
- 分類號G01B17/00(2006.01)I;G01L1/26(2006.01)I;
