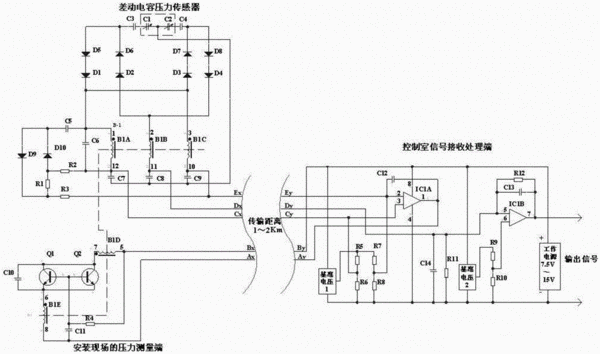

摘要：本發明涉及一種適用于遠距離傳輸差動電容傳感器信號的電路系統，包括安裝在現場的差動電容傳感器測量端和安裝在控制室的信號接收處理端，兩端導線聯接，差動電容傳感器測量端包括高頻振蕩器、解調器、線性校正電路，信號接收處理端包括檢測電源控制器和電流轉換放大電路，檢測電源控制器給現場測量端的高頻振蕩器供電，高頻振蕩器輸出高頻交流電壓施加于差動電容傳感器回路，將傳感器產生的電容量變化通過由四對二極管構成的解調器轉換成直流電流信號后，再進過線性校正電路后校正后，通過導線送入檢測電源控制器調整，最后經電流轉換放大電路完成信號轉換。實現遠距離導線傳輸電容傳感器輸出信號，信號的傳輸不受長距離導線的分布電容影響。
- 專利類型發明專利
- 申請人上海自動化儀表有限公司;
- 發明人高劍琳;田泉林;董燕婷;
- 地址200072 上海市閘北區廣中西路191號7號
- 申請號CN201511002694.3
- 申請時間2015年12月28日
- 申請公布號CN105469585A
- 申請公布時間2016年04月06日
- 分類號G08C19/02(2006.01)I;G01D5/24(2006.01)I;
