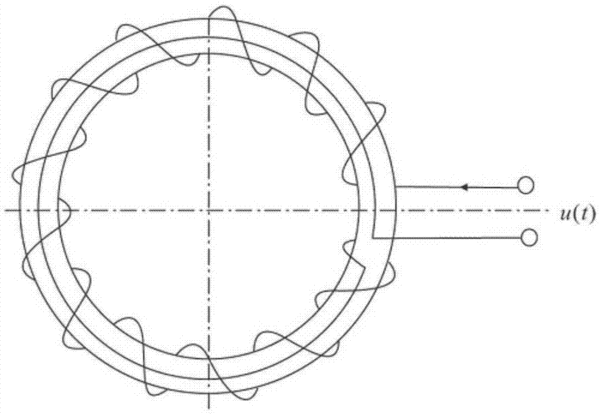

摘要：本發明公開了一種基于同軸電纜骨架的Rogowski線圈，以去掉屏蔽層的同軸電纜為骨架，以同軸電纜的芯線為回繞線，用漆包線在骨架上均勻繞制而成，得到的線圈置于絕緣套管內。積分單元采用有源差動積分電路，由外置電源單元進行供電，能有效地拓展Rogowski線圈的測量頻帶，對Rogowski線圈輸出的電流微分信號進行還原；信號處理單元通過輸出接口電路向保護通道和計量系統進行數據傳輸。本發明的線圈柔性好，并帶有開口，能適用于各種復雜的應用場所，且成本低廉，制造簡單，易于實現量產且一致性好，能對穩態信號的高準確度測量和對暫態信號的快速響應，能測量納秒級高幅值脈沖電流，并具有很好的溫度穩定性和抗振動特性。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人劉毅;周古月;張欽;肖東旭;林福昌;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201610019316.4
- 申請時間2016年01月13日
- 申請公布號CN105448453A
- 申請公布時間2016年03月30日
- 分類號H01F5/00(2006.01)I;H01F5/06(2006.01)I;
