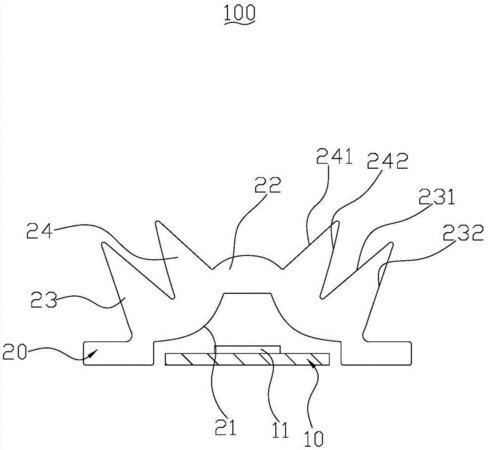

摘要：一種小角度LED照明裝置，包括透鏡、LED光源板及設置在LED光源板上的LED光源，該透鏡設置在該LED光源板的上方，該透鏡的底部正對該LED光源設有入射面，該透鏡的中部設有折射部，該透鏡在該折射部的兩側或周圍設有第一配光部，該透鏡在該第一配光部的外圍設有第二配光部，該LED光源發出的靠近其中軸線方向的光線穿過該折射部后向外發出，該LED光源發出的偏離其中軸線方向的光線朝向第一配光部照射，該LED光源發出的遠離其中軸線方向的光線朝向該第二配光部照射，該第一配光部及第二配光部用于將從該LED光源射來的光線朝向大致與該LED光源的中軸線平行的方向折射。本發明照射出去的光線形成狹長的光斑，能夠適用于長距離場合的照明需求，例如長廊的照明。
- 專利類型發明專利
- 申請人廈門立達信照明有限公司;
- 發明人莊堅;
- 地址361010 福建省廈門市湖里區枋湖北二路1511號立達信公司
- 申請號CN201510906390.3
- 申請時間2015年12月10日
- 申請公布號CN105443996A
- 申請公布時間2016年03月30日
- 分類號F21K9/20(2016.01)I;F21V5/04(2006.01)I;F21V13/04(2006.01)I;F21Y115/10(2016.01)N;
