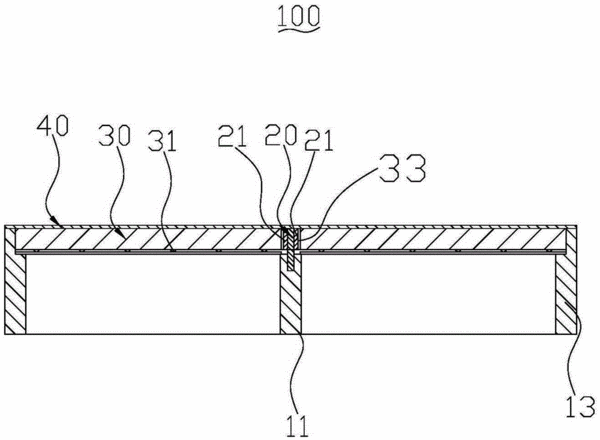

摘要：一種LED格柵燈，包括導光板、主格柵條、光源板以及設置該光源板上的LED光源，該導光板設置在該主格柵條的頂部，該光源板的底部固定在該主格柵條的頂部，所述LED光源設置在該光源板上，該導光板的側壁對應該光源板上的LED光源設置，該導光板用于將該LED光源發出的光線沿著朝向該主格柵條的方向折射。本實用新型通過將光源板的底部固定在該主格柵條的頂部，同時通過將該導光板的側壁對應該光源板上的LED光源設置，該導光板用于將該LED光源發出的光線沿著朝向該主格柵條的方向折射。這樣，通過將該光源板固定在該主格柵條上，就省去了另外在格柵燈上設置固定結構固定光源板，從而使得該LED格柵燈具有結構簡單、均勻光照、防止眩光的優點。
- 專利類型實用新型
- 申請人廈門立達信照明有限公司;
- 發明人陳琰表;駱錫鐘;
- 地址361010 福建省廈門市湖里區枋湖北二路1511號
- 申請號CN201521033589.1
- 申請時間2015年12月11日
- 申請公布號CN205350974U
- 申請公布時間2016年06月29日
- 分類號F21S8/00(2006.01)I;F21V8/00(2006.01)I;F21V19/00(2006.01)I;F21Y115/10(2016.01)N;
