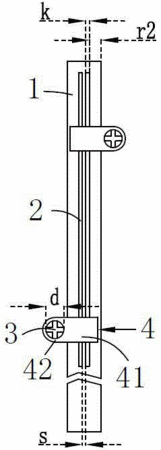

摘要：本實用新型涉及一種LED光源板，包括光源板本體和至少兩條并行的銅箔，銅箔設置于光源板本體上；LED光源板通過螺絲固定于燈具的燈盤；螺絲設置于光源板本體的邊沿內側或邊沿外側；螺絲設置于光源板本體的邊沿內側時，銅箔向遠離所述螺絲的方向偏移；螺絲設置于光源板本體的邊沿外側時，螺絲通過一絕緣固定件將LED光源板固定于燈具的燈盤；其中，絕緣固定件包括橫向壓制于并行的銅箔上的壓制部以及向光源板本體的邊沿外側方向延伸而出的連接部；連接部上設置有螺孔，螺絲穿過連接部上的螺孔將光源板本板固定于燈盤上。本實用新型的目的在于提供一種結構巧妙、小尺寸的LED光源板。
- 專利類型實用新型
- 申請人惠州雷士光電科技有限公司;
- 發明人黎國權;
- 地址516021 廣東省惠州市汝湖鎮東亞村委會石橋頭(雷士工業園)
- 申請號CN201520958894.5
- 申請時間2015年11月27日
- 申請公布號CN205137107U
- 申請公布時間2016年04月06日
- 分類號F21K9/20(2016.01)I;F21V17/12(2006.01)I;F21Y115/10(2016.01)N;
