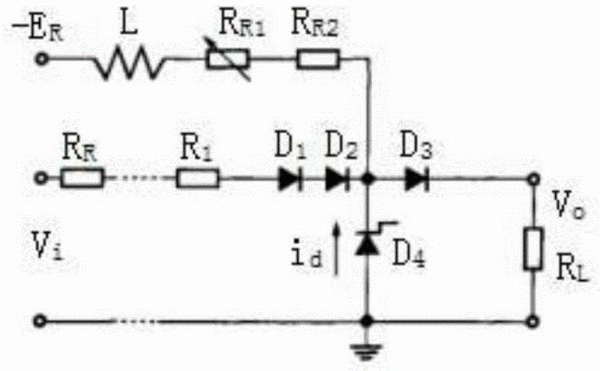

摘要：本發明涉及示波器技術領域，尤其涉及一種用于示波器校準的快沿信號產生電路，包括電源-ER、Vi和Vo，電阻RR2、RR、RL、R1，可調電阻RR1，電感L，肖特基二極管D1和D2，二極管D3，階躍恢復二極管D4；電感L的一端連接到電源-ER，另一端串接可調電阻RR1和電阻RR2后連接到二極管D4的陰極，電源Vi的一端接地，另一端串接電阻RR和R1連接到二極管D1的陽極，二極管D1的陰極連接到二極管D2的陽極，二極管D2的陽極連接到電阻RR2和二極管D4的公共端，二極管D2的陽極、電阻RR2和二極管D4的公共端連接到二極管D3的陽極，二極管D3的陰極連接到電源Vo的一端，電源Vo的兩極之間串接電阻RL后，電源Vo的另一端接地，二極管D4的陰極接地。該電路能夠產生較為理想的快沿信號。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人陸驍璐;呂華平;
- 地址212200 江蘇省鎮江市揚中市綠揚路88號
- 申請號CN201510672907.7
- 申請時間2015年10月13日
- 申請公布號CN105262460A
- 申請公布時間2016年01月20日
- 分類號H03K5/12(2006.01)I;
