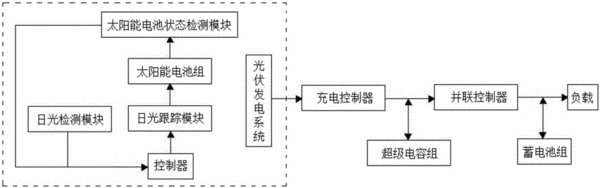

摘要:本發明涉及一種儲能裝置,具體涉及一種使用蓄電池和超級電容相結合的混合儲能裝置。一種混合儲能裝置,包括光伏發電系統、充電控制器、超級電容組、并聯控制器、蓄電池組和負載,所述光伏發電系統、充電控制器、并聯控制器和負載依次串聯,所述充電控制器和并聯控制器之間并聯超級電容組,所述并聯控制器和負載之間并聯蓄電池組。本發明的混合儲能裝置采用超級電容器與蓄電池并聯的結構,并在超級電容器和蓄電池之間需要并聯控制器來分離控制電壓,本裝置將蓄電池的能量密度大和超級電容器的功率密度大很好地結合起來,彌補二者的缺點,使兩部件的優點得到充分發揮,因此混合儲能系統能更有效地滿足獨立光伏系統對能量管理的需求。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人高顯揚;馮太明;
- 地址212200 江蘇省鎮江市揚中市綠揚路88號
- 申請號CN201510567764.3
- 申請時間2015年09月08日
- 申請公布號CN105207575A
- 申請公布時間2015年12月30日
- 分類號H02S10/20(2014.01)I;H02J7/34(2006.01)I;
