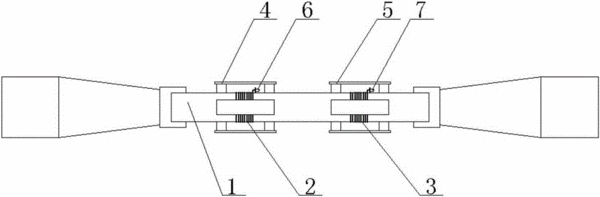

摘要：一種基于磁致伸縮導波短吊桿索力測量裝置及方法。該裝置包括激勵偏置磁化器、接收偏置磁化器、激勵線圈、接收線圈、導波測量儀等組成，根據磁致伸縮效應原理，通過激勵線圈長時間激勵在短吊桿內部形成穩態振動，在接收線圈基于逆磁致伸縮效應獲得感應信號，對感應信號進行分析計算得到短吊桿索力。該方法利用磁致伸縮導波長時間頻率激勵，在短吊桿中產生穩態振動，停止激勵后，通過提取短吊桿從停止激勵到衰減為0時段的振動信號，進行頻譜分析得到短吊桿縱向固有頻率，通過縱向固有頻率與索力的對應關系，得出短吊桿索力值。本發明提出的裝置和方法，不受短吊桿邊界條件和抗彎剛度對索力測量的局限，具有更加方便，測量重復性更好的優點。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人徐江;孫永;從明;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510475554.1
- 申請時間2015年08月06日
- 申請公布號CN105181184A
- 申請公布時間2015年12月23日
- 分類號G01L1/12(2006.01)I;G01L5/04(2006.01)I;
