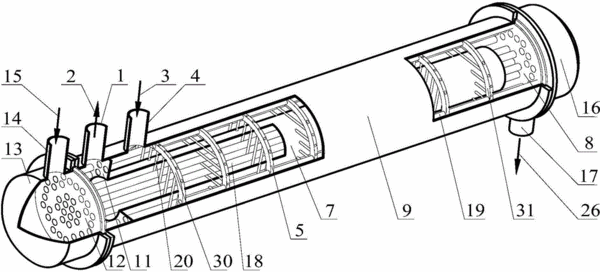

摘要：本發明公開了一種雙殼程折流桿管殼式換熱器，包括殼體及從左至右依次設置在殼體上的左封頭、左管板、環形隔板、右管板和右封頭，左封頭和右封頭分別密封安裝在殼體的左右兩端；左管板和右管板均密封安裝在殼體兩端的內側；殼體內設有多根換熱管；環形隔板密封安裝在殼體內，其一側安裝有第一套筒；環形隔板與右管板之間還設有多個折流裝置，每個折流裝置均包括一折流圈和多根折流桿；左封頭上設有第一管程進出口，殼體上設有第一殼程進出口和第二殼程進出口；左封頭或右封頭上設有第二管程進出口。本發明可以大幅度增加殼程流體流速從而提升換熱器殼程的換熱能力，同時有效控制阻力的增幅，尤其適用于油冷器等殼程流體黏度大流速低的場合。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人劉偉;王新婷;劉志春;楊金國;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201510673102.4
- 申請時間2015年10月16日
- 申請公布號CN105180687A
- 申請公布時間2015年12月23日
- 分類號F28D7/16(2006.01)I;F28F9/24(2006.01)I;
