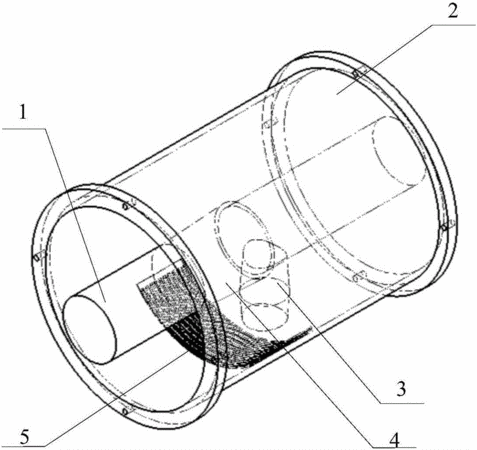

摘要：本發明公開了一種用于直流氣體絕緣輸電線路的金屬微粒捕捉器，其由驅趕電極和金屬微粒捕捉槽兩部分組成；直流GIL鋁合金導體和直流GIL用柱式絕緣子在直流GIL鋁合金外殼內部，在直流GIL鋁合金導體上位于直流GIL用柱式絕緣子的附近安裝驅趕電極，在直流GIL腔體內底部安裝金屬微粒捕捉槽，使得驅趕電極傾斜面朝向底部的金屬微粒捕捉槽，金屬微粒捕捉槽分為3層，由下而上依次是內凹式金屬屏蔽槽、環氧樹脂絕緣墊、強粘性熱熔膠涂層；金屬微粒捕捉槽用來捕捉并限制微粒，最底層內凹式金屬屏蔽槽產生低電場區，中間層環氧樹脂絕緣墊覆于整個內凹式金屬屏蔽槽底部，最上層強粘性熱熔膠涂層能夠實現對高速運動微粒的控制及捕獲。
- 專利類型發明專利
- 申請人華北電力大學;
- 發明人王健;李伯濤;李慶民;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201510507358.8
- 申請時間2015年08月18日
- 申請公布號CN105149096A
- 申請公布時間2015年12月16日
- 分類號B03C3/34(2006.01)I;B03C3/40(2006.01)I;B03C3/66(2006.01)I;
