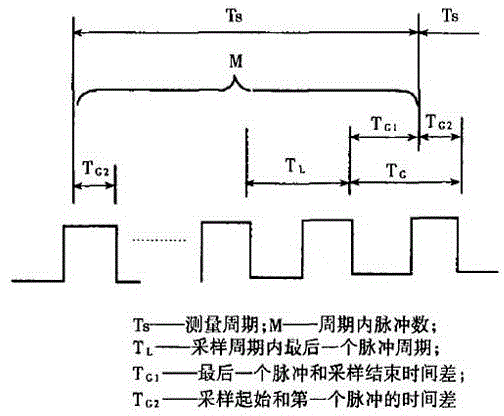

摘要:本發明公開了一種基于8051單片機的瞬時流量檢測方法,在8051單片機的資源中,使用定時器Tl作為基本的計時基準,并且設置中斷產生測量周期Ts;流量脈沖送入引腳用定時/記數器T2計數,同時計算脈沖周期;最后一個脈沖和采樣結束時間差TG1在測量周期Ts時間到時,讀出定時器Tl值和上次脈沖下降沿時刻相減得到;每次脈沖下降沿觸發外中斷服務程序,外中斷服務程序讀取定時器T1時間值,和上次脈沖下降沿觸發中斷的時間相減,得到脈沖周期,之后采用脈沖頻率和脈沖周期結合的方法檢測瞬時流量。本發明采用了脈沖頻率和脈沖周期結合的方法,以脈沖計數為基礎,并用脈沖周期測量值對采樣周期內的起始和結束誤差進行補償,有效的提高了測量的準確性。
- 專利類型發明專利
- 申請人浪潮集團有限公司;
- 發明人馬辰;于治樓;
- 地址250101 山東省濟南市高新區舜雅路1036號
- 申請號CN201510442954.2
- 申請時間2015年07月24日
- 申請公布號CN105067054A
- 申請公布時間2015年11月18日
- 分類號G01F1/56(2006.01)I;
