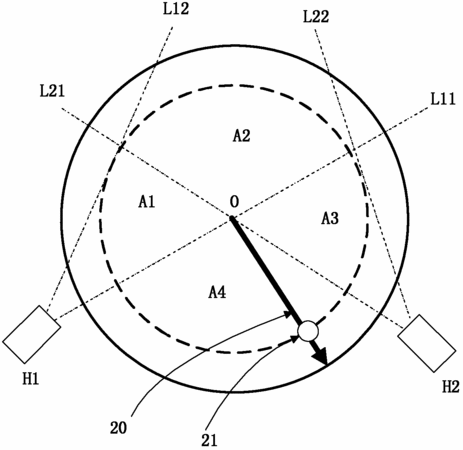

摘要：本發明公開了一種水表及計量裝置，該計量裝置用于計量指針的轉數，計量裝置包括控制元件及兩個霍爾元件，兩個霍爾元件分別設置在指針轉動所形成的第一圓周的外圍，每個霍爾元件的磁感應區域均僅覆蓋指針上的磁頭轉動所形成的第二圓周的一部分，且兩個霍爾元件的磁感應區域覆蓋第二圓周的部分有且不完全重疊，在指針轉動時，控制元件交替檢測兩個霍爾元件輸出的有效脈沖，并將其中一個霍爾元件輸出的有效脈沖作為計量信號，當檢測到其中一個霍爾元件輸出計量信號時，檢測另一個霍爾元件，并根據另一個霍爾元件輸出的高低電平判斷指針的轉動方向。實施本發明的技術方案，使用兩個霍爾元件即可判斷磁頭的轉動方向，也即指針的轉動方向。
- 專利類型發明專利
- 申請人深圳市華奧通通信技術有限公司;
- 發明人皮軍;雷兆軍;
- 地址518040 廣東省深圳市福田區車公廟泰然九路海松大廈A座19樓3區
- 申請號CN201210045884.3
- 申請時間2012年02月27日
- 申請公布號CN102538881A
- 申請公布時間2012年07月04日
- 分類號G01F1/56(2006.01)I;G01F15/07(2006.01)I;
