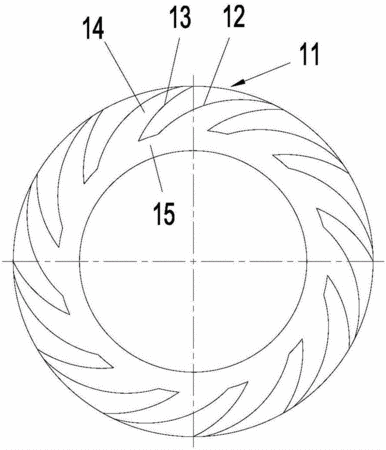

摘要：本發明具有流線型槽端面的密封環，在所述端面上開設有由具有端平面高度的相同形式的隔離部分隔成均勻排布的型槽，所述的型槽為中心線沿密封流體質點由密封環周邊向內流動的流線軌跡設置的槽，型槽沿密封環圓周的開口弧長與相鄰隔離部同徑向側的弧長的比值范圍為0.2～5，優選的比值范圍為0.8～1.2。本發明的有流線型槽端面的密封環及機械密封裝置，可以在現有的加工工藝基礎上，極大幅度提高端面流體膜在密封端面上具有更大的開啟力和剛度及承載能力，明顯具有比傳統密封端面更好的端面流體動壓效應。
- 專利類型發明專利
- 申請人西華大學;
- 發明人王和順;朱維兵;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201510440073.7
- 申請時間2015年07月24日
- 申請公布號CN105065675A
- 申請公布時間2015年11月18日
- 分類號F16J15/16(2006.01)I;
