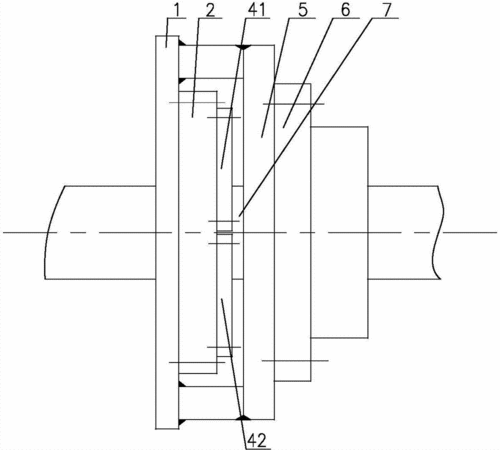

摘要:本實用新型提供一種槽體端板密封裝置,包括依次套裝在攪拌軸上的槽體端板、密封圈底座、密封圈壓板、軸承座安裝板和帶座軸承,所述密封圈底座的底座凹槽內嵌有密封圈,所述密封圈底座通過螺栓與密封圈壓板連接,所述密封圈壓板是由沿徑向對稱剖分的壓板一和壓板二組成的分瓣式結構,將壓板一和壓板二分別沿徑向取出,即可更換密封圈。本實用新型設計新穎,結構簡單,密封效果良好,本實用新型所述的密封裝置也適用于軸密封處軸向空間狹小的其它場合的密封。
- 專利類型實用新型
- 申請人北京機電院高技術股份有限公司;
- 發明人李來慶;劉悅;多旗;高云峰;張繼琳;王敬賢;
- 地址100027 北京市朝陽區工體北路4號
- 申請號CN201320823684.6
- 申請時間2013年12月12日
- 申請公布號CN203686136U
- 申請公布時間2014年07月02日
- 分類號F16J15/16(2006.01)I;
