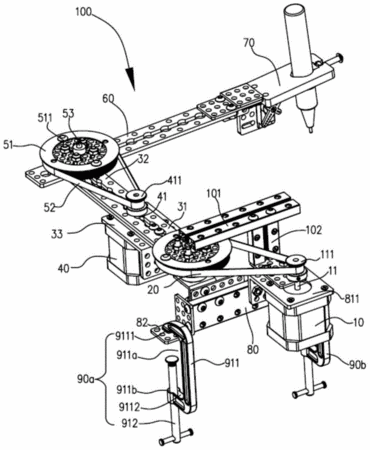

摘要:一種繪圖裝置,包括第一驅動機構、第一傳動機構、第一連接件、第二驅動機構、第二傳動機構、第二連接件及繪圖工具組件,所述第一傳動機構與所述第一驅動機構固定連接,所述第一連接件包括第一端和第二端,所述第一端與所述第一傳動機構轉動連接,所述第二傳動機構與所述第二驅動機構固定連接,所述第二傳動機構與所述第二端轉動連接,所述第二連接件轉動連接與所述第二傳動機構與所述第二端之間,所述繪圖工具組件轉動連接于所述第二連接件。本發明提供的繪圖裝置采用上述連接方式,使得該繪圖裝置能夠應用于不同的水平面上進行繪圖,從而能夠提高其適用性。此外,采用上述方式,由于其結構簡單,并且結構緊湊,故而能夠便于攜帶。
- 專利類型發明專利
- 申請人深圳市創客工場科技有限公司;
- 發明人王建軍;
- 地址518000 廣東省深圳市南山區學苑大道1001號南山智園C3棟4樓
- 申請號CN201510456258.7
- 申請時間2015年07月30日
- 申請公布號CN105034658B
- 申請公布時間2017年03月15日
- 分類號B43L13/00(2006.01)I;
