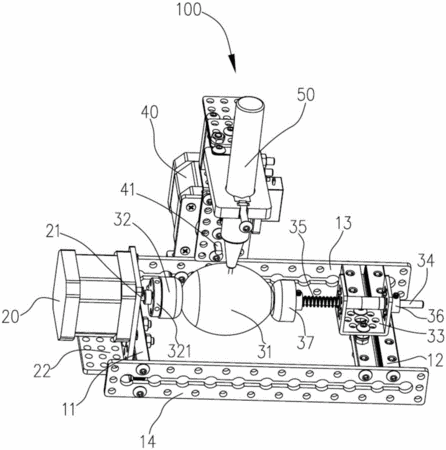

摘要：一種繪圖裝置，包括底座、第一驅動機構、繪圖平臺組件、第二驅動機構及繪圖工具組件，第一驅動機構以及繪圖平臺組件固定于底座上，繪圖平臺組件與第一驅動機構固定連接，繪圖平臺組件包括繪圖平臺，繪圖平臺具有凸弧表面，第一驅動機構驅動繪圖平臺沿第一方向運動，第二驅動機構固設于底座上，繪圖工具組件與第二驅動機構固定連接，繪圖工具組件能夠與繪圖平臺的凸弧表面接觸，并在第二驅動機構的驅動下沿第二方向運動，以實現在凸弧表面上繪圖的效果。本發明提供的繪圖裝置采用上述連接方式，使得該繪圖裝置能夠應用在凸弧表面進行繪圖，從而能夠提高其適用性。此外，采用上述方式，由于其結構簡單，并且結構緊湊，故而能夠便于攜帶。
- 專利類型發明專利
- 申請人深圳市創客工場科技有限公司;
- 發明人王建軍;
- 地址518000 廣東省深圳市南山區學苑大道1001號南山智園C3棟4樓
- 申請號CN201510455835.0
- 申請時間2015年07月30日
- 申請公布號CN105034655A
- 申請公布時間2015年11月11日
- 分類號B43L13/00(2006.01)I;B43L13/24(2006.01)I;
