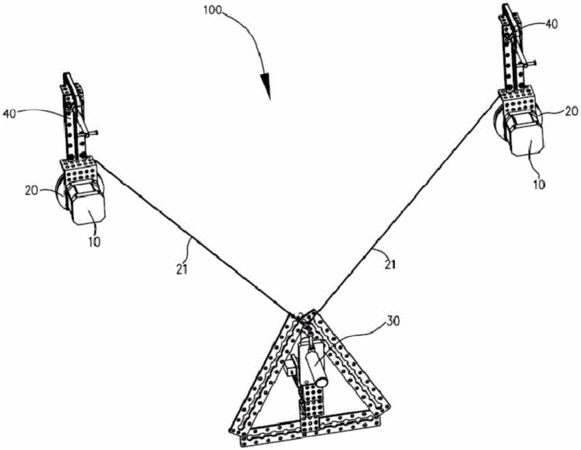

摘要：一種繪圖裝置，固定于豎直平面上，繪圖裝置包括兩驅動機構、兩傳動機構及繪圖工具組件，兩驅動機構相對固定，兩傳動機構分別固定連接于兩驅動機構，兩傳動機構均包括傳動件，兩傳動件的一端相連，繪圖工具組件與兩傳動件相連的一端連接，兩驅動機構驅動兩傳動件運動，以使兩傳動件帶動繪圖工具組件運動。本發明提供的繪圖裝置固定在豎直平面上，通過設兩傳動件的一端相連，將繪圖工具組件與兩傳動件相連的一端固定連接，通過兩驅動機構驅動兩傳動件運動，以使繪圖工具在兩傳動件的帶動下沿豎直平面運動，達到繪圖工具組件在豎直平面上運動以進行繪圖的效果，克服了現有的繪圖機器只能在水平面上繪圖的缺陷，擴大了繪圖裝置的適用范圍。
- 專利類型發明專利
- 申請人深圳市創客工場科技有限公司;
- 發明人王建軍;
- 地址518000 廣東省深圳市南山區學苑大道1001號南山智園C3棟4樓
- 申請號CN201510456257.2
- 申請時間2015年07月30日
- 申請公布號CN105034657A
- 申請公布時間2015年11月11日
- 分類號B43L13/00(2006.01)I;
