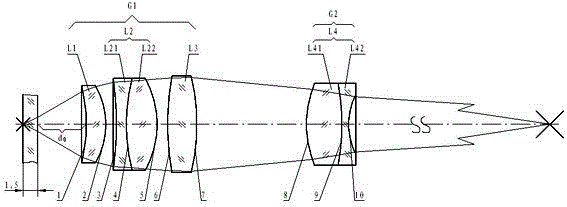

摘要：本發明公開了一種25倍長工作距離平場消色差物鏡，涉及光學元件技術領域，它包括從物方到像方沿光軸依次排列的正光焦度的正透鏡組和負光焦度的負透鏡組，所述正透鏡組和所述負透鏡組組成攝遠系統，所述正透鏡組最靠近物方的表面形成朝向物方的凹面，并且滿足以下條件：6.5毫米＜f＜7毫米，5毫米＜|fG2/fG1|＜6.1毫米，3毫米＜|R1|/d0＜3.6毫米，其中，f為物鏡的焦距，fG1為所述正透鏡組的焦距，fG2為所述負透鏡組的焦距，R1為所述凹面的半徑，d0為物鏡的工作距離。本發明相比較于現有技術，鏡頭的光學性能非常好，整個視場都得到清晰的成像，可以獲得很理想的成像質量。
- 專利類型發明專利
- 申請人梧州奧卡光學儀器有限公司;
- 發明人張景華;
- 地址543002 廣西壯族自治區梧州市新興二路137號對外加工區第四幢
- 申請號CN201510462627.3
- 申請時間2015年07月31日
- 申請公布號CN105022149A
- 申請公布時間2015年11月04日
- 分類號G02B21/02(2006.01)I;
