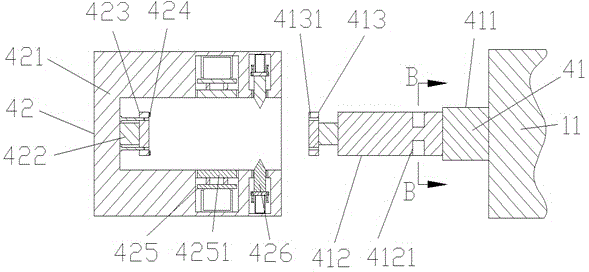

摘要：本發明公開一種超大型海洋浮式結構物模塊間的卡槽式連接器及連接方法，由分別嵌裝在被連接的模塊上的柱形連接軸和圓柱狀連接槽對接組成，柱形連接器包括方形基柱、中軸和第一圓形蓋板，圓柱狀連接槽包括槽體、圓形基柱、第二圓形蓋板、油壓槽內定位器和三角緊固扎頭；柱形連接軸向左進入圓柱形連接槽中心孔內，第一圓形蓋板與第二圓形蓋板接觸，啟動第一動力油缸推進油壓槽內定位器，直至弧形定位板與中軸接觸；啟動第二動力油缸推進三角緊固扎頭，使三角緊固扎頭進入中軸上的方形卡槽孔內，采用絲杠電機伸入圓柱形連接槽中心孔內，推進緊固螺栓使第二圓形蓋板與第一圓形蓋板固定；采用卡槽式連接與斷開結構，定位更為簡單精確，連接更為牢固。
- 專利類型發明專利
- 申請人江蘇科技大學;中國船舶重工集團公司第七〇二研究所;
- 發明人谷家揚;朱新耀;祁恩榮;管義鋒;陸曄;
- 地址212003 江蘇省鎮江市京口區夢溪路2號
- 申請號CN201510329854.9
- 申請時間2015年06月16日
- 申請公布號CN104943828A
- 申請公布時間2015年09月30日
- 分類號B63B35/44(2006.01)I;F16B21/16(2006.01)I;F16B21/12(2006.01)I;
