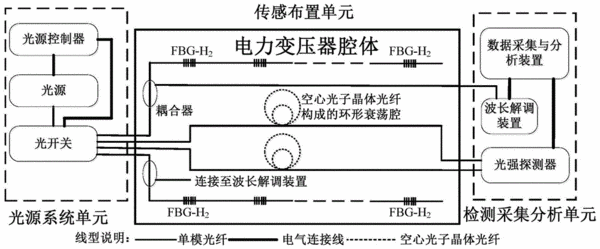

摘要：本發明屬于電力設備檢測技術領域，尤其涉及一種基于紅外光譜吸收的變壓器油中溶解氣體檢測裝置。包括：光源系統單元，由大功率超連續譜寬帶光源、光源控制器和光開關組成，實現光源的輸出復用控制；傳感布置單元，由光纖布拉格光柵氫氣傳感器串聯波分復用和空心光子晶體光纖內光譜吸收傳感兩種傳感路徑在油浸式電力變壓器腔體內布置而成；檢測采集分析單元，由波長解調裝置、光強探測器和數據采集與分析裝置組成，對光纖光柵氫氣傳感器的波長偏移量和光譜吸收的強度進行檢測，數據采集與分析裝置將數據進行記錄并計算得到對應的故障氣體的種類與含量，在此基礎上，對變壓器油的絕緣情況進行評估、定位、分析和預測。
- 專利類型發明專利
- 申請人華北電力大學;廣東電網有限責任公司電力科學研究院;
- 發明人江軍;馬國明;李成榕;羅穎婷;王紅斌;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201510222395.4
- 申請時間2015年05月04日
- 申請公布號CN104914066A
- 申請公布時間2015年09月16日
- 分類號G01N21/3504(2014.01)I;
