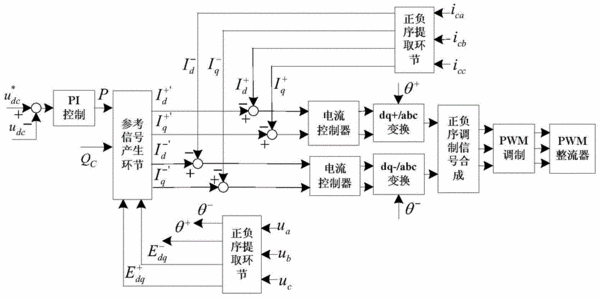

摘要：本發明公開了一種電網不平衡時三相PWM變流器的正負序聯合控制方法，在正序dq同步旋轉坐標下實現正序和負序電流的聯合控制，簡化了控制系統，保證了電網電壓不平衡情況的PWM變流器的正常穩定運行；針對電網電壓正序和負序矢量的分離問題，提出了一種新型正序dq同步坐標軸下的正序和負序矢量分離方法，這樣只需要一次正負序電壓提取模塊，省略了正負序電壓提取模塊；針對電流內環控制，提出了PI+R型復合控制器方法，將諧振控制器R的諧振頻率設定在2ω，可以實現在dq同步旋轉坐標下對負序分量的無靜差控制；同時為了改善控制系統的響應速度，根據PWM變流器的輸出電壓電流矢量模型，采用了一種電壓前饋控制方法，提高了控制系統的動態性能。
- 專利類型發明專利
- 申請人湖南大學;
- 發明人馬伏軍;畢然;何志興;岳雨霏;
- 地址410082 湖南省長沙市岳麓區麓山南路2號
- 申請號CN201510304868.5
- 申請時間2015年06月04日
- 申請公布號CN104836460B
- 申請公布時間2017年04月12日
- 分類號H02M7/12(2006.01)I;
