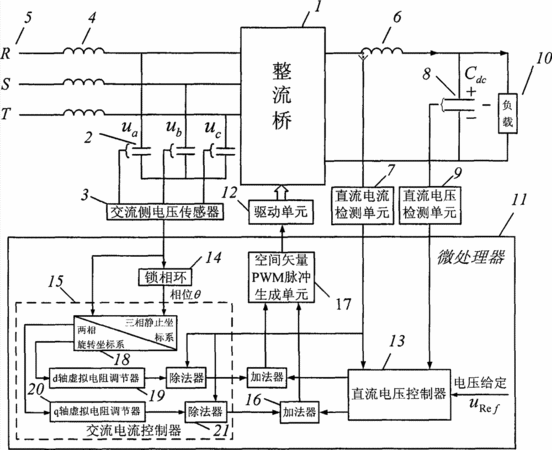

摘要：本發明公開的是一種基于虛擬電阻的電流源型PWM整流器并網控制方法，并網整流器由市電、交流濾波電感、交流濾波電容、三相電流源型整流橋、直流電感、直流電容以及數字控制器組成。將采樣到的交流濾波電容電壓送至微處理器進行數字鎖相，鎖相完成后將交流濾波電容電壓和相位送至交流控制器。交流電流控制器由坐標變換器、虛擬阻抗調節器和除法器構成。坐標變換器將三相交流濾波電容電壓變換為兩相靜止坐標系下的電壓，經虛擬電阻調節器后得到流過虛擬電阻的電流，再經除法器得交流側的控制量，將其疊加到直流側控制量上，經PWM發生器得到驅動信號后送至驅動板，信號經驅動板放大后控制三相電流源型整流橋開關管的通斷。交流電流控制器中的虛擬電阻調節器在控制效果上等效于在交流電容上直接并聯電阻，可有效地阻尼振蕩，但不會產生損耗，能有效地抑制并網電流中的高次諧波。該整流器動態響應快速、平穩，功率因數高，并網電流總諧波畸變率低，可應用于不間斷電源中。
- 專利類型發明專利
- 申請人廣東志成冠軍集團有限公司;華中科技大學;
- 發明人張宇;易永仙;匡金華;
- 地址523718 廣東省東莞市塘廈鎮田心工業區
- 申請號CN201310005770.0
- 申請時間2013年01月08日
- 申請公布號CN103078526B
- 申請公布時間2015年07月08日
- 分類號H02M7/12(2006.01)I;H02M1/12(2006.01)I;
