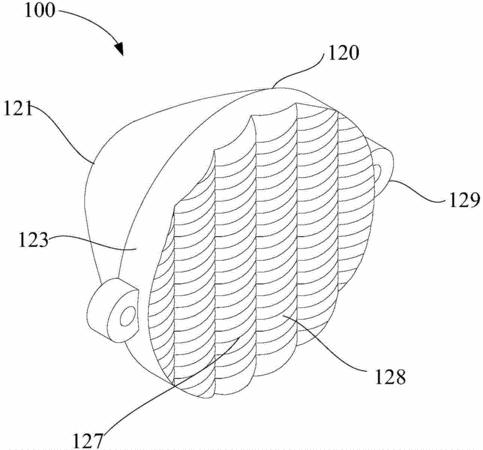

摘要：一種LED配光透鏡，包括：小頭端，開設有凹槽。發散光線經外凸弧面折射成與光軸平行的第一平行光。發散光線經LED配光透鏡的側壁的內表面反射成與光軸平行的第二平行光。大頭端的出光面為配光曲面。配光曲面上陣列分布有多個凸起單元，凸起單元的邊緣為矩形，凸起單元沿矩形的長軸方向的截面為第一弧形，凸起單元沿矩形的短軸方向的截面為第二弧形，第一弧形與第二弧形的曲率半徑相等，第一弧形所對應的圓弧的弦長為第二弧形所對應的圓弧的弦長的二倍。第一平行光及第二平行光入射到配光曲面上，經配光曲面折射成橫向折射角的角度大于縱向折射角的角度的出射光，可形成一個矩形的光斑，可以達到較好的觀景照明效果。還提供一種LED燈具。
- 專利類型發明專利
- 申請人海洋王（東莞）照明科技有限公司;海洋王照明科技股份有限公司;深圳市海洋王照明工程有限公司;
- 發明人周明杰;乃業利;
- 地址523808 廣東省東莞市松山湖科技產業園區工業西六路1號
- 申請號CN201310632375.5
- 申請時間2013年11月29日
- 申請公布號CN104676475A
- 申請公布時間2015年06月03日
- 分類號F21V5/04(2006.01)I;F21S2/00(2006.01)I;F21V17/00(2006.01)I;F21Y101/02(2006.01)N;
