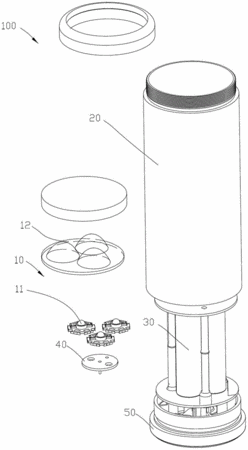

摘要：本發明公開了一種燈頭組件，其包括至少2個光源及一個透鏡，透鏡包括至少2個配光模組及一個透明板，至少2個配光模組環繞設置，各配光模組均包括沿光軸設置的入光面及出光面，入光面為平面，出光面的周緣直接連接于入光面的周緣，出光面為偶次多階非球面，透明板包括相對設置的第一盤面及第二盤面，其中第一盤面與各入光面相連接，各光源分別位于一個配光模組的焦點處，光源的光軸重合于配光模組的光軸，光源發射的光線入射至第二盤面，并經第一盤面進入入光面，再由出光面折射為平行光線出射。本發明所提供的燈頭組件通過偶次多階非球面，從而使得光線匯聚路徑短，減小燈具尺寸，降低成本。另外，本發明還提供一種具有該燈頭組件的燈具。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;黃俊暉;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201310534921.1
- 申請時間2013年10月31日
- 申請公布號CN104595849A
- 申請公布時間2015年05月06日
- 分類號F21V5/04(2006.01)I;F21Y101/02(2006.01)N;
