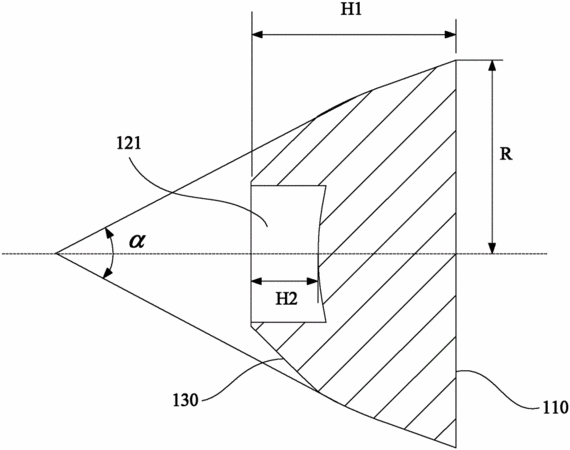

摘要：一種LED透鏡，包括透明本體，透明本體具有頂面、底面及彎曲側面，底面與頂面相對設置，透明本體在底面上開設有凹槽，凹槽以LED透鏡的光軸為對稱軸而旋轉對稱，且凹槽與頂面相對的底壁的形狀為自由曲面，并朝向凹槽的開口凸出；彎曲側面連接頂面與所述底面，彎曲側面為以LED透鏡的光軸為旋轉對稱軸的自由曲面，且背向LED透鏡凸出；其中，凹槽的側壁及底壁為入光面，頂面為出光面。上述LED透鏡的彎曲側面及凹槽的底壁的形狀為自由曲面，構成了二次配光結構，并且自由曲面能夠精確控制光線方向，以形成均勻的光斑；并且，LED側面發出的光線經過彎曲側面反射后，從頂面折射出，以提高光利用率。本發明還提供一種LED燈具。
- 專利類型發明專利
- 申請人海洋王照明科技股份有限公司;深圳市海洋王照明工程有限公司;
- 發明人周明杰;杜金;
- 地址518100 廣東省深圳市南山區南海大道海王大廈A座22層
- 申請號CN201110374416.6
- 申請時間2011年11月22日
- 申請公布號CN103133987B
- 申請公布時間2016年04月13日
- 分類號F21V5/04(2006.01)I;F21V19/00(2006.01)I;
