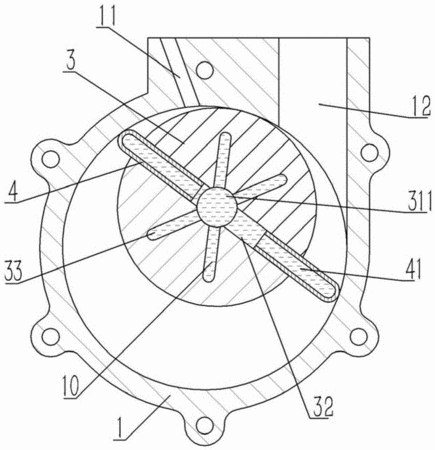

摘要：本發明公開了一種旋片式真空泵，包括泵體、密封端蓋、轉子和旋片，密封端蓋固定在泵體的兩端面上，泵體的內腔內設有轉子，所述的轉子上成型有插槽，插槽內插接有兩個旋片，轉子的兩端面的中心分別成型有支軸，一支軸穿過密封端蓋成型與插槽相連通的通水管道，所述成型有通水管道的支軸外端固定連接在圓盤形的分水座，分水座的外端面固定連接若干散熱管，散熱管的外端固定連接在圓盤形的聚水座上，聚水座的外端面上成型有注水管，注水管上插套有葉輪并成型有外螺紋，葉輪通過螺母緊固在聚水座上，注水管外端固定有密封蓋，所述的注水管、聚水座、散熱管、分水座、通水管道內均填充有冷卻液。
- 專利類型發明專利
- 申請人煙臺史密得機電設備制造有限公司;
- 發明人楊清寶;
- 地址264006 山東省煙臺開發區A-44小區
- 申請號CN201510058229.5
- 申請時間2015年02月04日
- 申請公布號CN104595188B
- 申請公布時間2016年09月07日
- 分類號F04C18/344(2006.01)I;F04C25/02(2006.01)I;F04C29/04(2006.01)I;F04C29/00(2006.01)I;
