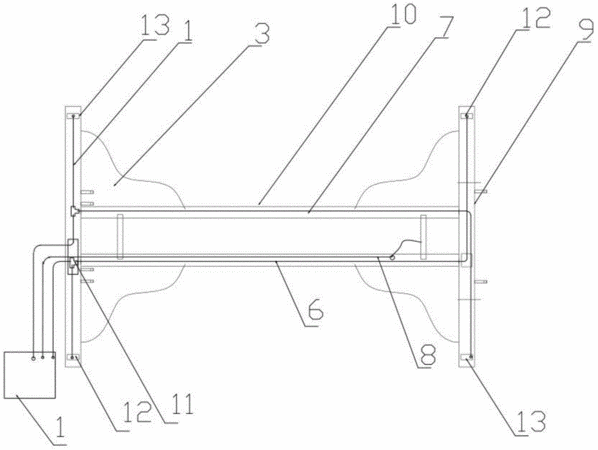

摘要：本實用新型涉及一種用于車身底盤校正儀的液壓供給系統，包括液壓站、工作平臺、底座、舉升機構及第一塔柱和第二塔柱，其特征在于，所述底座包括相互平行設置的兩個橫穿管，每個所述橫穿管的兩端分別設有第一塔柱管路接口和第二塔柱管路接口，兩個所述橫穿管之間通過縱穿管連通，所述第一液壓管、第二液壓管及第三液壓管分別進入所述橫穿管，所述第三液壓管通過所述縱穿管導引與所述舉升液壓缸連接，所述第一液壓管通過管路三通分支后與所述第一塔柱管路接口連接，所述第二液壓管通過管路三通分支后與所述第二塔柱管路接口連接。所述第一塔柱管路接口與所述第二塔柱管路接口呈對角設置。其效果是，工作可靠無安全隱患，整體管路布置整齊、隱蔽。
- 專利類型實用新型
- 申請人煙臺史密得機電設備制造有限公司;
- 發明人王立印;朱振明;方天勇;
- 地址264000 山東省煙臺市開發區A-44小區
- 申請號CN201420775504.6
- 申請時間2014年12月10日
- 申請公布號CN204312418U
- 申請公布時間2015年05月06日
- 分類號F15B11/00(2006.01)I;
