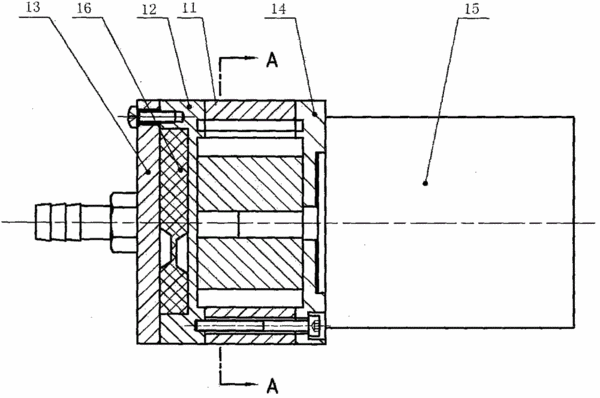

摘要：本實用新型公開了一種旋片泵，包括泵體，泵體的前端通過前法蘭盤與端蓋固定連接，泵體的后端通過后法蘭盤與電機固定連接，端蓋與前法蘭盤之間固定有分配盤，泵體內設有轉子，所述轉子與所述電機的動力輸出軸固定連接，所述轉子的徑向周圍均勻設置有可滑動的葉片，所述轉子與所述泵體之間固設有環形型腔體，所述型腔體與所述轉子同軸，所述型腔體的內表面為橢圓柱形，且所述型腔體的短軸與所述轉子的外徑一致，所述轉子與所述型腔體之間圍成兩個壓縮空腔，所述兩個壓縮空腔的進氣端和出氣端分別通過設置于所述型腔體上的連接孔與分配盤的氣路相連通。本實用新型的旋片泵，轉子與型腔體之間圍成兩個壓縮空腔，增大了旋片泵的流量。
- 專利類型實用新型
- 申請人青島嶗山電子儀器總廠有限公司;
- 發明人程傳森;
- 地址266100 山東省青島市李滄區合川路22號
- 申請號CN201520136296.X
- 申請時間2015年03月05日
- 申請公布號CN204805094U
- 申請公布時間2015年11月25日
- 分類號F04C18/344(2006.01)I;
