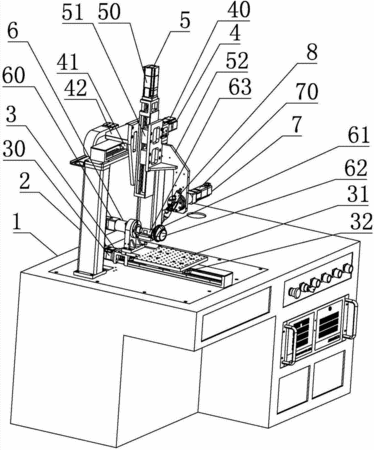

摘要：本發明公開了復雜曲面類工件五軸點膠機，包括三軸點膠裝置，三軸點膠裝置包括控制柜及龍門支架，控制柜上安裝有X軸移動機構，龍門支架上安裝有Y軸移動機構，Y軸移動機構上安裝有Z軸移動機構，X軸移動機構包括X軸移動滑塊，X軸移動滑塊上安裝有A軸旋轉運動機構，Z軸移動機構包括Z軸移動滑塊，Z軸移動滑塊上連接有B軸旋轉運動機構，B軸旋轉運動機構包括B軸伺服電機，B軸伺服電機的轉軸上固定連接有點膠頭。本發明結構簡單，功能全面，穩定性好、工件適應能力強，與傳統的三軸點膠機相比，解決了單工步平面點膠的缺陷，實現了復雜曲面類工件的全方位、全自動點膠，優化了點膠質量，擴大了點膠機的應用范圍。
- 專利類型發明專利
- 申請人華中科技大學;
- 發明人嚴思杰;張剛;丁漢;
- 地址430074 湖北省武漢市洪山區珞喻路1037號
- 申請號CN201410669790.2
- 申請時間2014年11月21日
- 申請公布號CN104492653A
- 申請公布時間2015年04月08日
- 分類號B05C5/00(2006.01)I;B05C13/02(2006.01)I;
