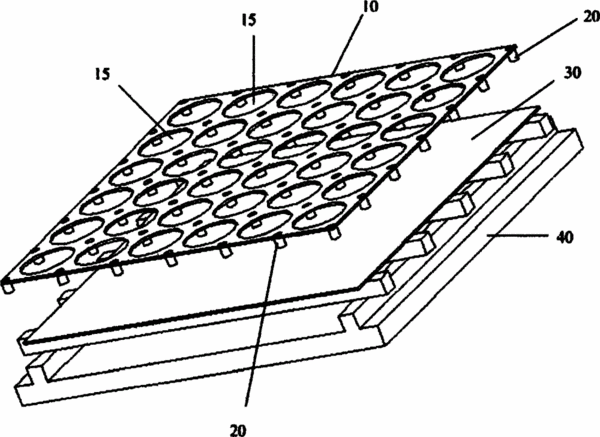

摘要：本發明公開了一種背光LED顯示屏，包括第一顯示面，所述的第一顯示面包括LED燈板、設置在所述的LED燈板上的多個LED燈、與所述的LED燈板相連的電源及與單元控制板，單元控制板控制LED燈板上的LED燈的顯示，該背光顯示屏包括第一顯示板及第二反射板，所述的第一顯示板的外表面設置多個通孔，其內表面設置所述的第一顯示面，所述的LED燈通過光學引導單元將LED燈發出的光引導至所述的第二反射板，經過第二反射板反射后從所述的多個通孔中穿出。本發明提供的背光LED顯示屏，LED燈發出的光通過金屬板的反光，從通孔射出形成背光光源，發光件沒有正對用戶，光線更柔和。
- 專利類型發明專利
- 申請人深圳市康碩展電子有限公司;
- 發明人夏志清;黎忠誠;
- 地址518105 廣東省深圳市寶安區松崗街道樓崗大道1號104、202、302、402
- 申請號CN201310392137.1
- 申請時間2013年08月26日
- 申請公布號CN104424858A
- 申請公布時間2015年03月18日
- 分類號G09F9/33(2006.01)I;F21V7/00(2006.01)I;F21Y101/02(2006.01)N;
