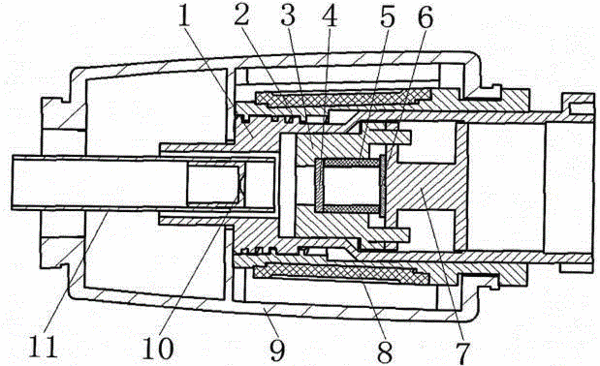

摘要：本發明涉及一種便攜式視頻檢耳鏡CMOS攝像頭焦距精確調整機構，包括圓管形的外殼，外殼中間開有弧形窗口，外殼內部隔層有矩形缺口。外殼內部配置前后位置固定的轉芯套管，套管前端內側有螺紋，內部轉芯管的前端外殼部分含有螺紋，其旋轉嵌套在轉芯管內部，轉芯管前端開口形狀左右為弧形，上下為平行面。轉芯管內部配置有固定的CMOS組件也在光軸上前后移動，達到用戶機械調整焦距的目的，操作方便，節省時間。通過設定轉芯管和轉芯管中螺紋的螺距與角度旋轉范圍，可精確控制CMOS感光器件的移動距離，保證取得最佳的圖形成像效果。
- 專利類型發明專利
- 申請人上海躍進醫用光學器械廠;
- 發明人朱勝利;孫飚;馮德興;朱世鈞;
- 地址200949 上海市寶山區羅涇鎮飛達路88號
- 申請號CN201410543502.9
- 申請時間2014年10月15日
- 申請公布號CN104297884B
- 申請公布時間2016年08月24日
- 分類號G02B7/00(2006.01)I;G02B7/04(2006.01)I;A61B1/227(2006.01)I;A61B1/04(2006.01)I;
