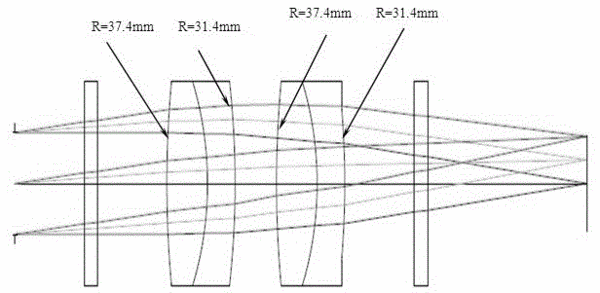

摘要：本實用新型涉及一種用于高清內窺鏡適配鏡的光學系統，該光學系統采用對稱式的雙膠合透鏡結構，所述的Schott的BK7和F2玻璃材質的膠合透鏡其光焦度為正值，并且前后同軸排列，所述的排列間距為3mm，所述的雙膠合透鏡膠合后的曲率半徑分別為37.4mm和31.4mm、厚度為4.9mm，沿著光入射方向，所述的曲率半徑為37.4mm的膠合透鏡在前，曲率半徑為31.4mm的膠合透鏡在后，第二個雙膠合透鏡的排列方式與第一個雙膠合透鏡的排列方式相同。所述的光學系統與內窺鏡和CCD耦合的部分均設計了窗口片。其優點表現在：結構簡單，選用常用材料，制作成本低；具有防水和防塵的作用，有利于消毒和清洗；能夠實現高清顯示，滿足科研人員和醫務人員的要求。
- 專利類型實用新型
- 申請人上海躍進醫用光學器械廠;
- 發明人朱勝利;馮德興;孫飚;
- 地址200949 上海市寶山區羅涇鎮飛達路88號
- 申請號CN201420594561.4
- 申請時間2014年10月15日
- 申請公布號CN204218855U
- 申請公布時間2015年03月25日
- 分類號A61B1/05(2006.01)I;G02B7/02(2006.01)I;
