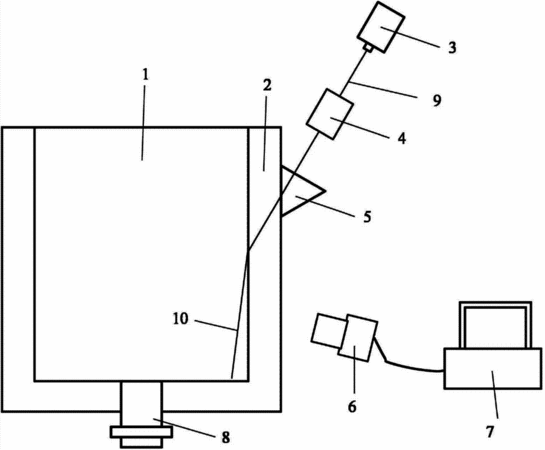

摘要：本發明公開了一種測量細顆粒泥沙絮凝結構的裝置及測量方法，該系統由激光器、片光產生光路、光楔、沉降筒邊壁玻璃組成。采用與沉降筒邊壁玻璃的折射率相同的玻璃制做光楔，并用無影膠將其與沉降筒邊壁玻璃緊密粘貼，使矩形片光穿過粘膠層時不產生折射。設計光楔各邊的角度，使得矩形片光經光楔導入沉降筒后，矩形片光與沉降筒邊壁玻璃的夾角很小，泥沙絮凝結構的散射光經過很短一段渾水就可穿過邊壁玻璃，以便在沉降筒外進行拍攝，當水中含沙濃度較大時依然能拍攝到清晰的泥沙絮凝圖像。本發明的有益效果是有效、準確、便捷的測量細顆粒泥沙絮凝結構。
- 專利類型發明專利
- 申請人重慶交通大學;
- 發明人李文杰;鐘強;楊勝發;王潔;張鵬;王興奎;
- 地址400074 重慶市南岸區學府大道66號
- 申請號CN201410524457.2
- 申請時間2014年10月08日
- 申請公布號CN104297113A
- 申請公布時間2015年01月21日
- 分類號G01N15/04(2006.01)I;
