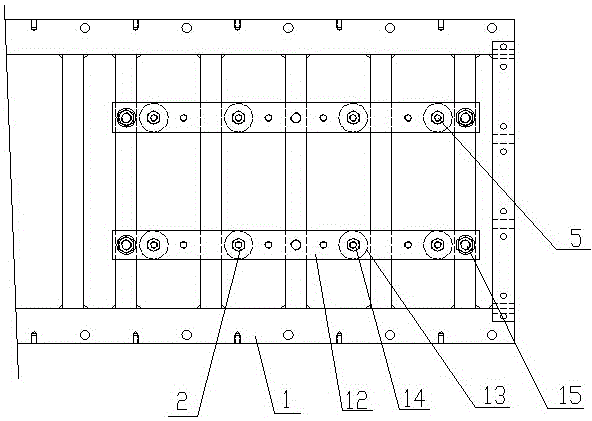

摘要:一種閉合壓力縫隙導流沉降系統實驗裝置,包括外框架,在所述外框架的后四分之一處設置閉合壓力模型,所述閉合壓力模型包括平板活塞體、可視窗體、彈簧施壓機構,外框體包括上、下外框體,上、下外框體通過螺栓組件連接,平板活塞體外周設置一圈活塞外框,可視框體設置在平板活塞體與下外框體之間,在平板活塞體與可視框體之間設置實驗用板;活塞框體、可視框體夾在上、下外框體之間,在所述上、下框體之間設置密封機構,密封機構配合在活塞框體、可視窗體兩側;彈簧施壓機構壓在平板活塞體的上方。本模型可根據不同的實驗壓力實現不同的縫隙,也可以根據不同實驗要求進行人工設置閉合的縫隙;可做同等縫隙下的對比試驗;其適用范圍廣。
- 專利類型實用新型
- 申請人江蘇宏博機械制造有限公司;
- 發明人韓青云;許文革;丁維度;
- 地址226682 江蘇省南通市海安縣南莫工業園區
- 申請號CN201520472690.0
- 申請時間2015年06月30日
- 申請公布號CN204831975U
- 申請公布時間2015年12月02日
- 分類號G01N15/04(2006.01)I;
