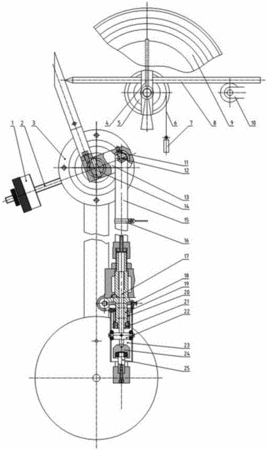

摘要：本實用新型屬于測量裝置技術領域，涉及一種用于檢驗水泥試塊壓力強度的液壓擺錘測力機構，包括上箱體，擺桿軸轉動設置于上箱體上，擺桿軸前端伸出上箱體外側軸徑上固定有擺桿法蘭座，擺桿通過緊固螺栓固定于所述擺桿法蘭座上，所述擺桿軸位于上箱體內部的軸上通過圓錐銷固定連接擺桿軸座，連桿軸兩端分別通過軸承轉動設置于所述擺桿軸座上，所述連桿軸上對應于擺桿軸座的外側兩端分別設有一塊拉板，每塊所述拉板均沿上箱體長度方向布置并伸出上箱體外側，拉板伸出上箱體外側的端部固定有連桿軸座。使用該測力機構使得實驗最大力可根據擺錘重量變化而變化，測力機構通過計算轉換到負荷指示機構，得出測量結果，測量上限可達千噸以上。
- 專利類型實用新型
- 申請人無錫建儀儀器機械有限公司;
- 發明人沈怡辰;陳筠;孟建平;
- 地址214111 江蘇省無錫市新區坊前春陽東路8號
- 申請號CN201320735488.3
- 申請時間2013年11月19日
- 申請公布號CN203616026U
- 申請公布時間2014年05月28日
- 分類號G01L1/08(2006.01)I;G01N3/06(2006.01)I;
