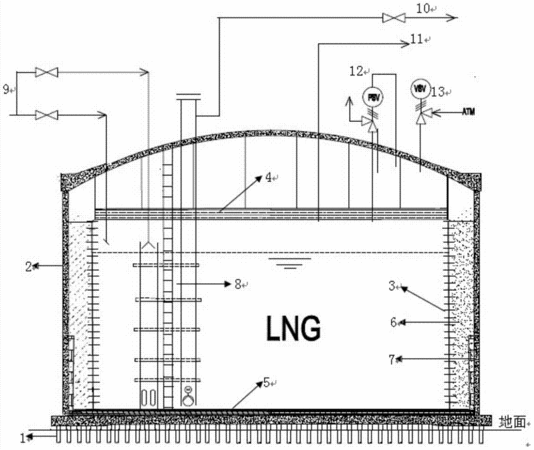

摘要:本發明公開了一種適用于新型LNG儲罐的罐壁保溫系統。所述LNG儲罐包括預應力混凝土外罐和套設于所述預應力混凝土外罐內的復合結構內罐;所述罐壁保溫系統設于所述預應力混凝土外罐與所述復合結構內罐的環腔中;由所述復合結構內罐至所述預應力混凝土外罐,所述罐壁保溫系統包括內側保溫層、中間保溫層和外側保溫層,所述內側保溫層為PIR塊,所述中間保溫層為彈性氈,所述外側保溫層為膨脹珍珠巖。本發明罐壁保溫方案系統適用于新型自支撐式LNG儲罐復合結構內罐外肋片結構下的罐壁保溫。本發明涉及的罐壁保溫方案,適用于復合結構內罐的保溫,有利于推廣該種新型儲罐技術工程推廣。
- 專利類型發明專利
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;
- 發明人屈長龍;揚帆;張超;陳團海;黃歡;張博超;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201410520245.7
- 申請時間2014年09月30日
- 申請公布號CN104295885A
- 申請公布時間2015年01月21日
- 分類號F17C1/12(2006.01)I;F17C13/00(2006.01)I;
