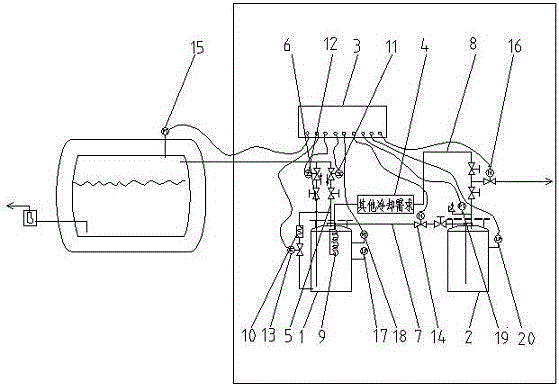

摘要:本發明公開了一種模塊化低溫液體貯罐BOG氣體再液化系統,包括:控制系統、冷凝罐和冷媒儲存罐,所述冷凝罐上連接有介質輸送管路和介質回流管路,所述冷凝罐和冷媒儲存罐之間通過冷媒輸送管路和冷媒回流管路相連通,所述冷凝罐內設置有冷凝器,所述冷凝器與冷媒輸送管路相連通,所述冷凝罐上連接有增壓器,所述增壓器與介質回流管路相連通。通過上述方式,本發明能夠模塊化低溫液體貯罐BOG氣體再液化系統,能夠適用于市場上所有面臨BOG氣體處理問題的低溫液體儲存系統,系統結構簡單,模塊化設計,應用靈活。
- 專利類型發明專利
- 申請人查特深冷工程系統(常州)有限公司;
- 發明人楚亞軍;E·古斯塔夫森;徐惠新;
- 地址213032 江蘇省常州市新北區河海西路388號
- 申請號CN201410132257.2
- 申請時間2014年04月03日
- 申請公布號CN104061431A
- 申請公布時間2014年09月24日
- 分類號F17C1/12(2006.01)I;F17C5/04(2006.01)I;F17C13/02(2006.01)I;
