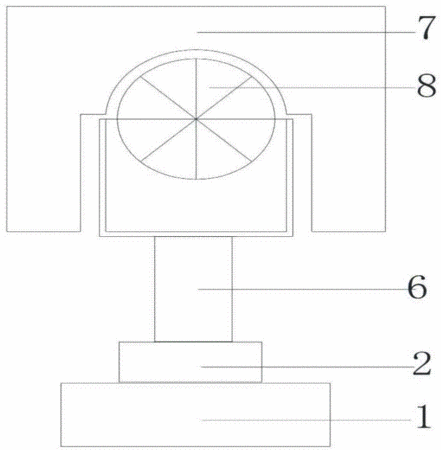

摘要：本發明公開了一種多功能實用型激光雷達掃描標靶，包括：全站儀反射板和三維激光反射面板，三維激光反射面板涂有礦物染料，全站儀反射板與連接柱一端相連，全站儀反射棱鏡其中兩側和全站儀反射板為活動連接，三維激光反射面板中心和全站儀反射棱鏡中心在同一直線上，全站儀反射棱鏡其中一側和三維激光反射面板進行固定連接；連接柱另一端連接標靶旋轉部一端，一側與水準管水準器連接；標靶旋轉部另一端通過軸承連接底座，一側連接瞄準鏡；圓水準器位于底座上。本發明中三維激光反射面板設置適合多種型號的激光掃描儀的反射區域，圖案材料采用反射強度好的礦物染料。同時，本發明將全站儀反射棱鏡和三維激光掃描儀標靶結合，增加數據的準確度和轉換效率。
- 專利類型發明專利
- 申請人北京建筑大學;
- 發明人郭明;王晏民;王國利;王志良;
- 地址100044 北京市西城區展覽館路1號
- 申請號CN201410422162.4
- 申請時間2014年08月25日
- 申請公布號CN104237868A
- 申請公布時間2014年12月24日
- 分類號G01S7/48(2006.01)I;G01C15/00(2006.01)I;
