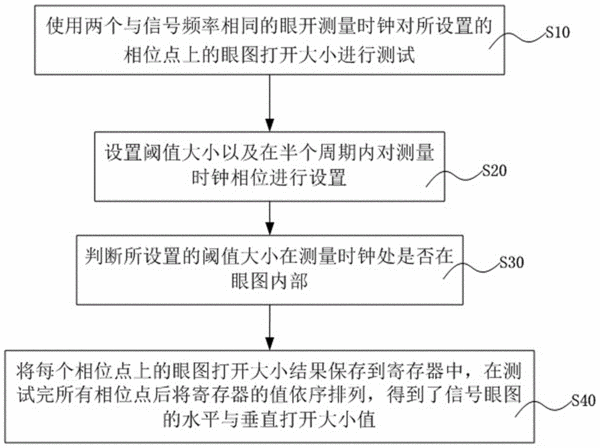

摘要：本發明提供的眼開監視器裝置在實現信號眼圖測試時，使用兩個與信號頻率相同的眼開測量時鐘對所設置的相位點上的眼圖打開大小進行測試；設置閾值大小以及在半個周期內對測量時鐘相位進行設置；判斷所設置的閾值大小在測量時鐘處是否在眼圖內部，滿足在眼圖內部的最大閾值便是該時鐘相位點處的眼圖打開大??；將每個相位點上的眼圖打開大小結果保存到寄存器中，在測試完所有相位點后將寄存器的值依序排列，得到了信號眼圖的水平與垂直打開大小值。與現有技術相比，本發明提出的眼開監視器電路裝置具有無需進行初始時鐘與數據的同步操作，測試過程設置與測試結果記錄由數字控制模塊自動完成，可獲得一個周期內信號眼圖打開大小信息的特點。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人劉鵬;沈炳鋒;王維東;方興;李順斌;郭俊;鄔可俊;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201410169430.6
- 申請時間2014年04月25日
- 申請公布號CN103926471B
- 申請公布時間2017年01月25日
- 分類號G01R29/00(2006.01)I;
