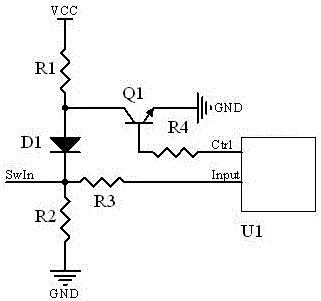

摘要:本發明涉及一種高邊、低邊有效信號檢測電路,包括微處理器(U1)、電子開關(Q1)和串聯電路;所述串聯電路包括上拉電阻(R1)和接地電阻(R2);接地電阻(R2)一端接地,另一端連接信號輸入端(SwIn);上拉電阻(R1)一端接電源,另一端連接電子開關的一端,電子開關的另一端用于接地;所述微處理器(U1)的一個輸出端(Ctrl)連接所述電子開關的控制端,所述微處理器(U1)的一個輸入端(Input)用于連接所述信號輸入端(SwIn)。通過配置微處理器輸出端口輸出電平狀態,實現同一輸入端口對高邊輸入或低邊輸入的檢測。
- 專利類型發明專利
- 申請人鄭州宇通客車股份有限公司;
- 發明人王永秋;許廣濤;彭能嶺;李振山;張永瑞;李興佳;張永強;李鈺銳;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201610258809.3
- 申請時間2016年04月25日
- 申請公布號CN105974206A
- 申請公布時間2016年09月28日
- 分類號G01R29/00(2006.01)I;
