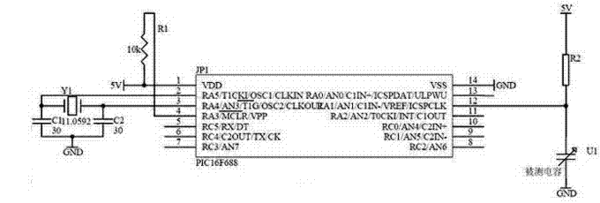

摘要：本發明的目的是提供一種電路簡單，調試方便，溫度對測量精度影響小的，能小電容高精度測量方法，該方法電路簡單，使用元件少，數字化調試，對元件溫漂系數要求低，只需要一個關鍵元件選用溫漂小的器件即可實現小電容的高精度測量，數據輸出?？梢苑奖惝a品批量化生產標定，降低產品整體成本。具體實現方法是：利用單片機自帶比較器管腳電壓捕捉功能，先將該管腳設成輸出狀態，同時輸出低電平，對被測電容進放電，然后設置該管腳為電壓捕捉功能，同時清零定時器開始計時。此時外部電路供電電壓對被測電容進行充電。當被測電容充電到單片機內設定參考電壓時，被管腳捕捉到后進入中斷處理程序，停止計時器，記錄下充電時間t，根據以下公式計算出電容容值。
- 專利類型發明專利
- 申請人北京九純健科技發展有限公司;
- 發明人劉耀峰;劉宏建;陳曉輝;
- 地址100101 北京市朝陽區安祥北里甲11號北京創業大廈B座320
- 申請號CN201210389573.9
- 申請時間2012年11月28日
- 申請公布號CN103837747A
- 申請公布時間2014年06月04日
- 分類號G01R27/26(2006.01)I;
